Lebih Dalam Mengenal AutoCAD

1. Sisten Koordinat AutoCAD

AutoCAD menggunakan sistem koordinat Kartesian Tiga Dimensi (3D), yakni sistem koordinat yang didefinisikan oleh tiga sumbu X, Y, dan Z yang masing-masing sumbu saling tegak lurus.

Pada kondisi default (awal) titik asal (origin) akan terletak pada pojok kiri bawah jendela gambar AutoCAD. Sumbu X positif ke arah kanan, sumbu Y positif ke arah atas, dan sumbu Z positif ke arah kita.

Koordinat titik asal adalah 0,0,0. Semua titik (vertex) pada AutoCAD didefinisikan dalam koordinat X,Y, dan Z relatif terhadap titik asal. Pada proses zoom atau panning, keseluruhan sistem koordinat tersebut bergeser posisinya terhadap layar fisik, namun tidak ada perubahan koordinat pada pada masing-masing detail. Hal berbeda jika kita melakukan penggeseran objek dengan “move”. Pada kasus ini objek akan bergeser posisinya relatif terhadap titik asal, sehingga koordinatnya juga akan berubah.

2. Satuan Jarak dan Sudut

Satuan jarak pada AutoCAD didefinisikan sebagi “unit”, misalkan kita menggambar garis dari 0,0 ke 15,20 panjangnya adalah 25 unit, yang bisa kita asumsikan 25mm, 25m, 25 inchi atau berapapun asumsi kita.

Satuan sudut pada AutoCAD juga unik. Dalam keadaan default (standar) tata aturan hitungan sudutnya adalah 0 dihitung dari arah Timur, searah jarum jam adalah negatif, berlawanan jarum jam positif. Jadi kalau digambarkan dengan arah mata angin (dihitung dengan sudut positif / berlawanan arah jarum jam) 0° = Barat, 90° = Utara, 180° = Timur dan 270° = Selatan.

3. Menggambar/Menggeser secara Numerik

Menggambar garis, titik, kotak, lingkaran dan bentuk-bentuk lainnya dengan posisi dan ukuran tertentu dapat dilakukan secara akurat dengan memasukkan besaran dan koordinatnya secara numerik. Dalam dunia servei dan pemetaan, hal ini sangat sering dikerjakan, antara lain untuk:

1. menggambar hasil ukuran lapangan
2. menempatkan titik kontrol sesuai dengan koordinatnya
3. membuat grid, dan titik koordinat

Ada tiga cara untuk menempatkan titik, baik pada proses menggambar, duplikasi, atau menggeser, yakni dengan koordinat absolut, koordinat relatif, dan koordinat polar. Secara umum sintaks pengetikan koordinat dari ketiga cara tersebut sebagai berikut.

Absolut ® x,y

Relatif ® @delta_X,delta_Y

Polar ® @jarak<sudut

Atau dalam koordinat tiga dimensi

Absolut ® x,y,z

Relatif ® @delta_X,delta_Y, delta_Z

Polar ® @jarak<sudut<sudut

4. Menggunakan Layer

Layer pada AutoCAD dapat diibaratkan dengan tumpukan plastik transparan dimana pada masing-masing plastik transparan tersebut terdapat gambar yang berbeda, dalam kenampakannya seolah gambar tersebut digambar pada satu lembar yang sama.

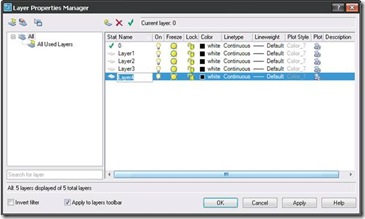

Perintah penanganan layer dapat diakses melalui :

Sintaks perintah : Layer

Menu : Format > Layer

5. Pengertian-Pengertian Seputar Layer

Ø Current Layer

“Current layer” adalah layer yang tengah aktif sekarang. Jika layer-layer teersebut diibaratkan plastik transparan maka “Current layer” adalah tumpukan paling atas.

Ø On dan Off

Layer ON berarti semua gambar pada layer bersangkutan dimunculkan, sebaliknya OFF berarti disembunyikan.

Ø Freeze dan Thaw

Freeze dan Thaw mirip dengan Off dan On, namus secara prinsp berbeda. Layer yang di-freeze selain tidak tampak juga tidak dapat di regenerasi. Layer yang di-freeze tidak dapat dijadikan layer aktif

Ø Lock dan Unlock

Layer yang di-lock dapat dilihat, akan tetapi tidak dapat diubah.

Ø Plot dan Unplot

Layer yang beratribut Plot berarti dapat dicetak.

Ø Color dan Linetype

Warna dan tipe garis dapat ditetapkan untuk sebuah objek secara individu atau dapat pula ditetapkan terhapap layer.

6. Dasar Penggambaran 2D

Ø LINE

Merupakan perintah untuk membuat objek garis.

Prosedur :

1. klik draw Menu LINE
2. Draw Toolbar
3. Command Line : line

Ø POLYLINE

Polyline serupa dengan line, perbedaannya adalah polyline tersusun dari rangkaian objek garis dan merupakan satu kesatuan objek.

Prosedur :

1. Klik Draw menu Polyline
2. Draw Toolbar
3. Command Line : pline



Ø CIRCLE

Merupakan perintah untuk membuat objek lingkaran.

Prosedur :

1. Klik Draw Menu
2. Draw Toolbar
3. Command Line : circle.
